Bolts PEEK, juga dikenali sebagai Skru PEEK atau pengikat polyetheretherketone, ialah pengikat bukan logam yang diperbuat daripada stok asas PEEK (polietheretherketone). Berbanding dengan bolt logam, ia memberikan rintangan kimia yang sangat baik, penebat elektrik, prestasi bukan magnet dan berat rendah untuk pemasangan peralatan dalam persekitaran operasi yang keras. Tersedia dalam virgin PEEK dan gred bertetulang, PEEK Bolts menyokong keperluan yang berbeza untuk kekuatan, rintangan haus, rintangan suhu dan kestabilan dimensi.
Ideal Plastic ialah pengilang China bagi komponen plastik kejuruteraan khusus. Bolt PEEKnya tersedia dalam PEEK dara, PEEK bertetulang gentian karbon, PEEK bertetulang gentian kaca dan PEEK diubah suai pelincir, dengan pilihan bahan dan pemesinan yang dipilih mengikut suhu yang diperlukan, pendedahan kimia, sifat elektrik, haus dan keperluan dimensi.
| Nama Produk | Polietherketone (PEEK) Bolt |
| bahan | INTIK Dara, 30% Gentian Karbon Diperkukuh PEEK, 30% Gentian Kaca Diperkukuh PEEK, PTFE + Grafit + Karbon Komposit Dilincirkan Ubahsuai PEEK |
| warna | Hitam, Beige (Warna tersuai tersedia) |
| Saiz | Metrik, Imperial |
| Dalam Saiz Stok | M2-M12 |
| Saiz Tersuai | M1.6, M1.7 (Saiz Sangat Kecil), M14 dan ke atas (Saiz Besar) hampir tidak pernah ada dalam stok dan mesti disesuaikan CNC |
| Ketepatan Benang | Mematuhi piawaian benang ISO 965 / DIN13; benang luaran metrik: ketepatan 6g; aplikasi ketepatan: 5g; imperial UNC: lalai 2A. Aplikasi Ketepatan (3A) |
| Keserasian (TIR) | Gred industri am 0.05mm, gred ketepatan semikonduktor 0.02mm |
| Toleransi Dimensi | Pemesinan ketepatan CNC: ±0.05mm-±0.02mm, Pengacuan Suntikan Kepersisan Suhu Tinggi: ±0.15mm-±0.06mm |
Gred bahan menentukan ciri mekanikal, elektrik, geseran dan persekitaran pengikat siap. PEEK Bolts boleh didapati dalam empat formulasi bahan untuk keadaan operasi yang berbeza.
1. INTIK Dara:Keliatan tinggi, rintangan kimia, penebat elektrik, pemanjangan tinggi dan rintangan hentaman yang baik. Sesuai untuk ruang vakum semikonduktor, peralatan MRI, farmaseutikal dan jentera pemprosesan makanan.
2. 30% PEEK Bertetulang Gentian Karbon:Ketegaran yang lebih tinggi, rintangan rayapan dan rintangan haus dengan pekali pengembangan haba yang lebih rendah. Ia antistatik atau konduktif lemah dan bukannya penebat elektrik. Sesuai untuk peralatan minyak dan gas, beban suhu tinggi dan keadaan resah.
3. 30% MENGINTIP Bertetulang Gentian Kaca:Meningkatkan ketegaran dan rintangan rayapan sambil mengekalkan penebat elektrik. Ia sesuai untuk pengikat struktur suhu tinggi dan lekapan perkakas tetapi tidak disyorkan untuk geseran gelongsor atau persekitaran vakum dengan kebersihan tinggi.
4. PTFE + Grafit + Karbon Modified PEEK:Menyediakan geseran yang sangat rendah dan pelinciran diri yang kuat dengan kekuatan mekanikal yang berkurangan. Ia digunakan terutamanya untuk sambungan gelongsor-geseran dan biasanya CNC disesuaikan.
Pengikat PEEK dipilih untuk sifat yang sukar diperoleh daripada pengikat logam konvensional. Prestasi sebenar bergantung pada gred bahan dan keadaan aplikasi.
1. Penebat elektrik:Virgin PEEK menyediakan penebat elektrik untuk aplikasi di mana pengikat logam konduktif tidak sesuai.
2. Rintangan kimia:PEEK kemas menahan kebanyakan asid, alkali, garam dan pelarut organik dan memberikan rintangan hidrolisis.
3. Prestasi bukan magnet:Virgin PEEK tidak memperkenalkan ciri magnet yang dikaitkan dengan pengikat logam, menjadikannya sesuai untuk peralatan MRI, optik dan ketepatan terpilih.
4. Berat rendah:Virgin PEEK mempunyai ketumpatan kira-kira satu perlima daripada keluli tahan karat, menyokong reka bentuk peralatan sensitif berat.
5. Rintangan haus dan rayapan:Tetulang gentian karbon menambah baik ketegaran, rintangan rayapan dan rintangan haus untuk aplikasi yang melibatkan beban mampan.
Ciri-ciri ini menjadikan Bolt PEEK sesuai di mana keperluan pengikat termasuk lebih daripada penyambung mekanikal sahaja.
Konfigurasi kepala dan pemacu hendaklah sepadan dengan ruang pemasangan yang tersedia, kawasan galas yang diperlukan dan kaedah pemasangan.
1. Kepala Soket Hex:Kepala silinder dengan pemacu heks dalaman. Diameter kepala yang lebih besar menyediakan kawasan galas yang ditetapkan dan sesuai untuk ruang pemasangan terkurung. Saiz M2-M12 tersedia.
2. Countersunk Soket Hex:Kepala tirus 90° direka bentuk untuk duduk rata dengan permukaan bahan kerja. Kepala sinki kaunter dan pengikat mesti dipadankan dengan betul untuk mengelakkan kerosakan kepala.
3. Skru Set Soket Hex:Reka bentuk tanpa kepala untuk kedudukan dan pengapit ringan. Ia tidak bertujuan untuk beban tegangan yang besar.
4. Torx:Pemacu mengagihkan tekanan pemasangan dengan lebih sekata dan boleh bertolak ansur dengan tork yang lebih tinggi berbanding pemacu heks dalaman.
5. Hex Luaran:Kepala heksagon untuk pemasangan sepana atau soket, terutamanya digunakan untuk peralatan pemprosesan kimia yang lebih besar dalam saiz M6-M12.
Pemilihan bahan dan gred hendaklah mengikut persekitaran operasi sebenar. PEEK Bolts digunakan dalam aplikasi khusus termasuk peralatan semikonduktor, peralatan perubatan, pemprosesan kimia, minyak dan gas, aeroangkasa dan peralatan optik ketepatan.
PEEK dara ketulenan tinggi memberikan penumpahan zarah rendah, gas keluar rendah, rintangan plasma dan keserasian dengan pembersihan asid dan alkali. Ia digunakan untuk sistem semikonduktor dan vakum di mana pencemaran logam mesti dikawal.
30% PEEK yang dipenuhi gentian karbon memberikan rintangan kepada minyak dan gas, air masin dan hidrogen sulfida, bersama-sama dengan rintangan rayapan yang dipertingkatkan. Aplikasi termasuk alat pembalakan lubang bawah, tempat penderia, modul elektronik, pemasangan pembungkus dan injap kepala telaga.
Neat PEEK digunakan untuk pam kimia, injap, penapis, komponen reaktor, pengancing tambahan bebibir paip dan aksesori tangki. Ia juga mengelakkan kakisan galvanik apabila dipasangkan dengan logam yang berbeza.
Virgin PEEK menggabungkan ketumpatan rendah, penebat elektrik, tingkah laku bukan magnet dan rintangan keletihan. Aplikasi yang disenaraikan termasuk ruang avionik, papan litar, bahagian dalam kabin, kurungan, modul sensor UAV dan pengikat satelit tanpa beban.
PEEK ketulenan tinggi memberikan pengembangan haba yang rendah, kandungan zarah yang rendah, tingkah laku bukan magnet dan ciri-ciri redaman getaran. Ia digunakan dalam modul optik litografi, spektrometer, teleskop, lekapan ujian ketepatan, interferometer dan jadual optik.

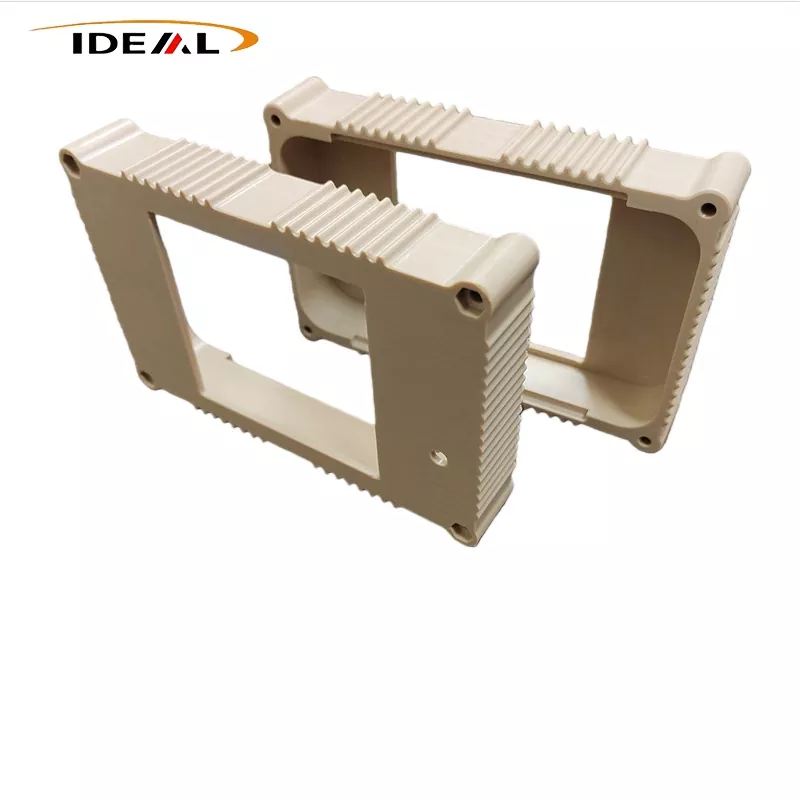

Plastik Ideal menggunakan pemesinan CNC, pengacuan suntikan suhu tinggi dan kaedah pemprosesan plastik khusus lain untuk komponen plastik kejuruteraan yang disesuaikan. Bolt PEEK boleh dimesin CNC untuk pengikat kecil, padang halus, ciri bahu, lubang tembus paksi dan geometri kompleks lain.
Untuk pengikat ketepatan, pemprosesan penyepuhlindapan dan pelepasan tekanan digunakan untuk menangani tegasan baki dan kestabilan dimensi. Benang luaran metrik boleh dihasilkan dengan toleransi 6g, dengan 5g tersedia untuk aplikasi ketepatan. Benang Imperial UNC menggunakan 2A sebagai lalai dan 3A untuk aplikasi ketepatan.
Kawalan kualiti untuk pengikat polimer memfokuskan pada ketekalan bahan, keadaan benang, ketepatan dimensi dan kemungkinan kecacatan seperti retak atau hanyutan dimensi.
Permukaan benang diperiksa untuk melihat retakan mikro, koyak, terik dan pemutihan. Panjang benang berkesan mengikut keperluan lukisan, manakala sudut padang dan benang diperiksa mengikut piawaian yang ditentukan.
Untuk setiap kelompok pesanan, dokumentasi yang dibekalkan boleh termasuk Sijil Pematuhan, nombor kebolehkesanan kelompok dan laporan pemeriksaan dimensi.
PEEK tidak boleh dianggap sebagai pengganti langsung untuk keluli berkekuatan tinggi dalam setiap aplikasi. Keadaan berikut memerlukan perhatian khusus.
1. Sendi tugas berat:Tidak disyorkan di mana pramuat yang sangat tinggi dan penguncian kekal diperlukan.
2. Media pengoksidaan yang kuat:Asid sulfurik pekat dan asid nitrik pekat wasap boleh menyerang PEEK secara kimia.
3. Pramuat tinggi berterusan melebihi 240°C:Pramuat tinggi yang berterusan pada suhu ini boleh menyebabkan rayapan pantas dan kehilangan pramuat yang teruk.
4. Pengumpulan semula berulang:Pengetatan berulang boleh menyebabkan kerosakan plastik mikroskopik pada benang dan meningkatkan risiko keretakan.
| bahan | Ciri-ciri Utama | Kelakuan Elektrik | Penggunaan Biasa |
| INTIK Dara | Keliatan tinggi, rintangan kimia, penumpahan zarah rendah | penebat | Semikonduktor, MRI, kimia, farmaseutikal |
| 30% Gentian Karbon mengintip | Ketegaran tinggi, rintangan rayapan dan rintangan haus | Antistatik / konduktif lemah | Minyak & gas, pemasangan suhu tinggi |
| 30% Gentian Kaca mengintip | Peningkatan ketegaran dan rintangan rayapan | penebat | Pengikat struktur, lekapan perkakas |
| PTFE + Grafit + Karbon Modified PEEK | Geseran yang sangat rendah dan pelinciran diri yang kuat | Bergantung kepada permohonan | Sendi gelongsor-geseran |
A:Ia sesuai untuk aplikasi tahan kakisan, penebat, bukan magnet dan sensitif berat, tetapi kekuatan mekanikalnya yang lebih rendah memerlukan pengiraan daya pengapit yang berasingan.
A:Pencuci PEEK atau PTFE disyorkan untuk mengagihkan daya pengapit dan mengurangkan risiko keruntuhan kepala bolt.
A:ya. Pemesinan CNC tersuai tersedia untuk dimensi di luar saiz stok standard dan untuk lukisan atau sampel pelanggan.
A:Ikatan antara lapisan yang lemah dan lompang dalaman boleh mewujudkan kepekatan tegasan dalam benang dan meningkatkan risiko keretakan semasa mengetatkan.
A:PEEK yang diisi karbon boleh dipertimbangkan untuk beban suhu tinggi yang berterusan, bersama-sama dengan pencuci yang sesuai, pramuat terkawal dan pemeriksaan tork berkala.
A:ya. Pemesinan CNC dengan rawatan penyepuhlindapan lebih disukai untuk saiz kecil dan padang halus di mana kecacatan mikro benang acuan sukar untuk dihapuskan.
