Mengintip Cincin Pengedap

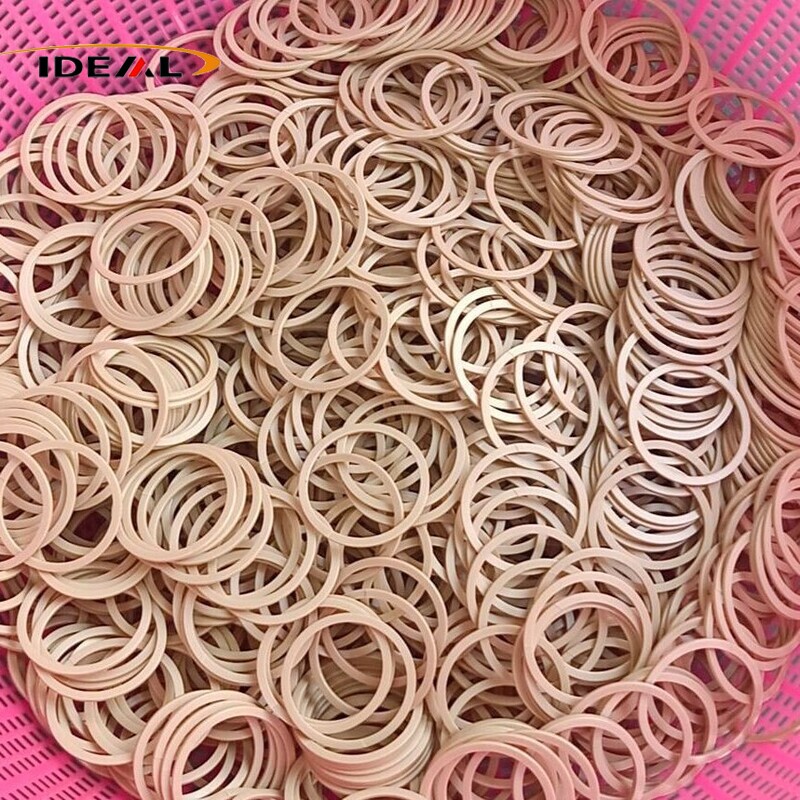

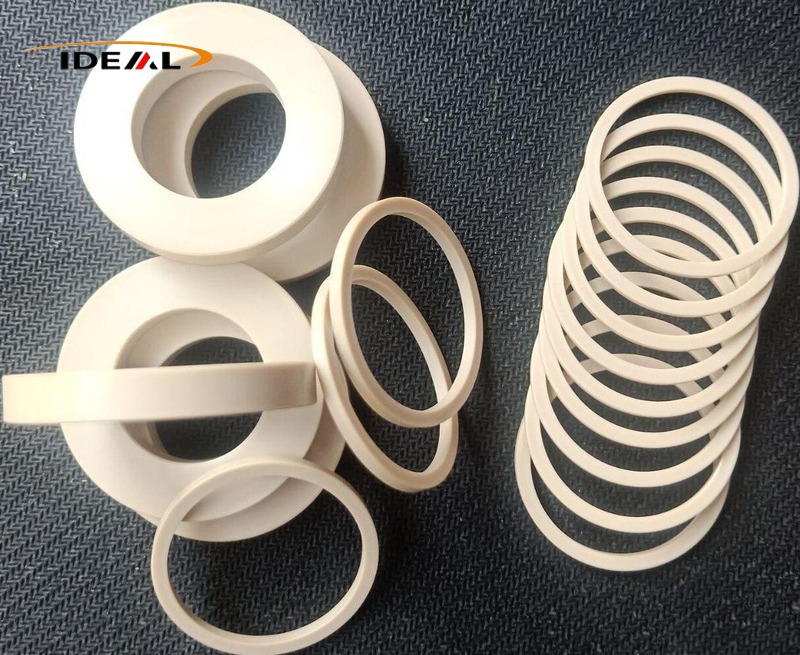

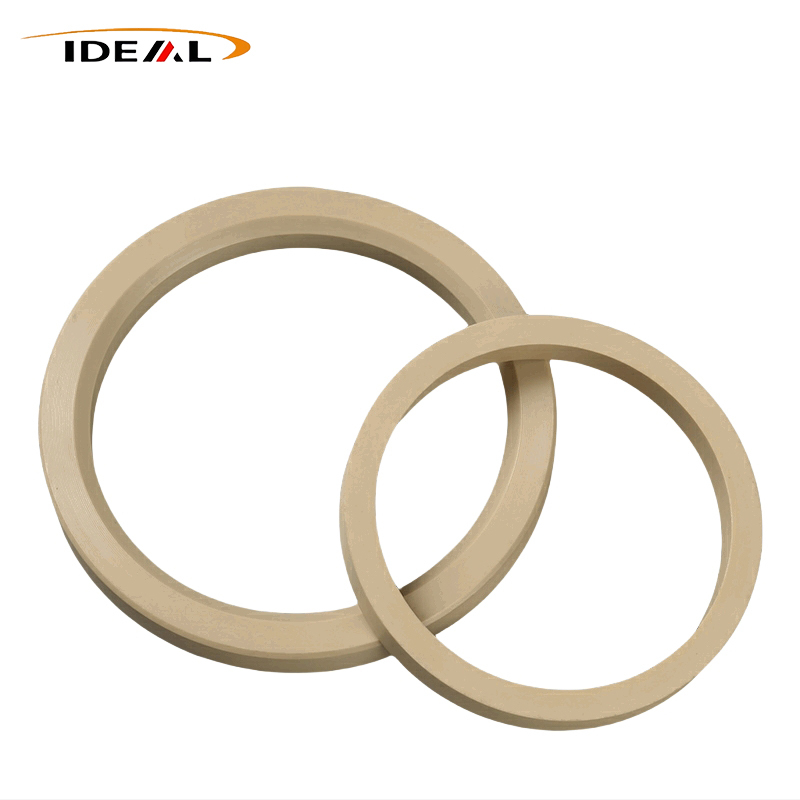

Cincin pengedap PEEK ditawarkan olehKilang Plastik Idealadalah komponen pengedap anulus berprestasi tinggi dan komponen sokongan yang dihasilkan daripada bahan asas polietheretherketone. Pelanggan biasanya menggunakan gelang tersebut sebagai gelang panduan, gelang sokongan dan gelang sandaran anti penyemperitan, yang sesuai dengan sempurna di dalam alur pengedap dinamik dan statik.

Komponen anulus ini mempunyai pelbagai tujuan praktikal serentak: membimbing gerakan, menahan haus yang melelas, menanggung beban struktur dan mencegah penyemperitan pengedap. Satu perincian penting yang perlu diberi perhatian: hampir semua cincin pengedap Polyetherketone yang berdiri sendiri tidak mempunyai sifat keanjalan yang wujud pada getah. Untuk prestasi pengedap yang betul, ia mesti dipadankan dengan bahagian anjal tambahan.

Apabila ditetapkan pada cincin pengedap PTFE dan nilon, alternatif PEEK memberikan rintangan yang jauh lebih kuat untuk merayap dalam keadaan kerja yang melampau: haba tinggi, tekanan tinggi dan cecair kimia yang menghakis. Ia berkesan menyelesaikan titik sakit industri berulang yang dilihat dengan pengedap konvensional, termasuk ubah bentuk aliran sejuk, peralihan dimensi dan kerosakan pramatang. Terima kasih kepada ciri-ciri yang boleh dipercayai ini, ia disepadukan secara meluas ke dalam pemasangan pengedap untuk peralatan industri premium merentasi pelbagai sektor.

Dalam operasi dunia sebenar, cincin pengedap Polyetheretherketone semata-mata bertindak sebagai permukaan gelongsor tegar yang menahan haba, geseran dan ubah bentuk rayapan. Semua pramuat mampatan yang diperlukan untuk pengedap yang berkesan datang daripada perkakasan anjal luaran, seperti gelang-O dan mata air bertenaga logam. Perbezaan teras ini membezakan cincin pengedap Polyetheretherketone secara asasnya daripada cincin pengedap getah pepejal.

Pengelasan mengikut Reka Bentuk Struktur

Mengintip Cincin Sandaran

Dalam persekitaran tekanan tinggi, gelang pengedap elastik mudah dipaksa oleh media bendalir ke dalam celah pemasangan kecil dalam alur pengedap. Picitan berterusan ini akhirnya akan menyebabkan pecah ricih elastomer.

Dipasang sebagai penghalang tegar, cincin sandaran PEEK menyekat cincin-O daripada tersemperit ke dalam kelegaan. Persediaan ini meningkatkan penarafan tekanan keseluruhan keseluruhan sistem pengedap dan memanjangkan hayat perkhidmatan cincin-O berpasangan.

Cincin Panduan PEEK / Cincin Sokongan Tahan Pakai

Dipasang pada omboh dan rod omboh untuk pergerakan salingan atau berputar, gelang ini menyerap beban sisi dan mengekalkan penjajaran paksi yang tepat. Mereka menghentikan sentuhan logam-ke-logam terus antara komponen mekanikal, mengimbangi pesongan jejari yang dihasilkan semasa operasi peralatan, dan melindungi elemen pengedap dalaman daripada kerosakan yang dicetuskan oleh beban sisi yang tidak sekata.

Spesifikasi Produk

Prestasi Produk

Dicipta untuk titik pengedap berputar dan salingan dinamik, cincin pengedap Polyetheretherketone mengekalkan dimensi yang stabil di tengah-tengah tekanan dan suhu yang turun naik. Ciri anti rayapan dan anti-aliran sejuk terbina dalam menghalang herotan bentuk kekal semasa pergerakan kitaran. Dengan ciri-ciri geseran rendah yang wujud, mereka menahan kesan mekanikal berulang dan memberikan rintangan haus yang konsisten.

Tidak seperti pengedap getah fleksibel yang bergantung pada lantunan elastik, cincin pengedap PEEK menampilkan ketegaran struktur yang tinggi, menyokong kedudukan yang tepat untuk struktur pengedap mekanikal yang dinamik.

1. Antara Muka Pengedap yang Konsisten

Di bawah beban berselang-seli berterusan dan perubahan suhu, bahan mengelakkan ubah bentuk kekal. Ia memastikan antara muka pengedap dipasang dengan baik sepanjang kitaran operasi yang panjang, sesuai untuk aci berputar dan pemasangan pengedap gerakan linear.

2. Penggunaan Dinamik yang Dikurangkan

Ciri geseran rendah semula jadi meminimumkan haus pada perkakasan mengawan. Untuk peralatan dengan pergerakan relatif yang kerap, gelang pengedap ini memotong penjanaan zarah dan menampung keadaan kerja bebas minyak yang biasa dalam automasi dan peranti perubatan.

3. Rintangan kepada Media Kimia Ringan

PEEK mengekalkan bentuk fizikal yang stabil apabila menghubungi media hidraulik, cecair pemotongan dan larutan menghakis ringan. Degradasi dan bengkak jarang dicetuskan oleh agen kimia bukan pengoksida, peralatan kawalan bendalir yang sesuai yang beroperasi dalam persekitaran yang sederhana agresif.

Gelang Gelongsor PEEK Komposit

Elemen gelongsor ini direka bentuk untuk konfigurasi pengedap gabungan termasuk Stepseals dan Glyd Rings, dan sentiasa berfungsi dipasangkan dengan elastomer cincin-O.

Gelang-O membekalkan daya pra-tegangan yang konsisten, manakala permukaan gelongsor PEEK terus menghubungi cecair proses dan rakan geseran. Mereka bertanggungjawab ke atas rintangan haus gelongsor dan pembendungan bendalir. Produk sedemikian digunakan secara meluas pada silinder hidraulik salingan tekanan tinggi dan pemasangan pengedap berputar.

Prinsip Operasi

1. Mekanisme Pengedap Statik

Setelah dipasang di dalam alur yang ditetapkan, komponen elastik (gelang-O dalam kebanyakan kes) akan dimampatkan dan menghasilkan daya pramuat jejarian. Daya mantap ini menekan cincin pengedap PEEK dengan kuat pada permukaan pengedap mengawan, sama ada permukaan aci luar atau dinding silinder dalam.

Dengan muka hujung yang dimesin dengan tepat, gelang PEEK muat rapat untuk mengisi celah mikroskopik dan menyekat kebocoran bendalir. Apabila tekanan sederhana dalaman meningkat, mampatan yang lebih besar dikenakan pada gelang pengedap. Tekanan sentuhan antara permukaan yang sepadan meningkat dengan sewajarnya, membolehkan prestasi pengedap mengetatkan diri yang diaktifkan tekanan.

2. Mekanisme Pengedap Dinamik (Gerakan Salingan & Putar)

Bahagian elastik secara berterusan mengeluarkan tekanan pramuat yang stabil, memastikan cincin pengedap PEEK dipatuhi rapat pada permukaan mengawan yang bergerak sepanjang masa.

Tekanan bendalir sistem bertindak pada bahagian belakang setiap gelang PEEK. Ia menolak bibir pengedap ke luar untuk meningkatkan tekanan khusus sentuhan, dengan itu membentuk kesan pengedap mengetatkan diri yang mampan.

3. Prinsip Kerja cincin pengedap PEEK Bertenaga Spring

Cangkerang gelongsor PEEK berbentuk U membungkus spring bertenaga logam di dalamnya. Selepas pemasangan, spring termampat mengembang ke luar untuk menopang cincin gelongsor PEEK terbuka, membina pramuat sentuhan awal untuk pengedap.

Turun naik suhu dan haus kasar kecil akan berlaku selepas berjalan berpanjangan. Spring dalaman melantun secara beransur-ansur untuk mengimbangi variasi dimensi, dan tekanan sentuhan pengedap yang stabil boleh dikekalkan sepanjang keseluruhan kitaran perkhidmatan.

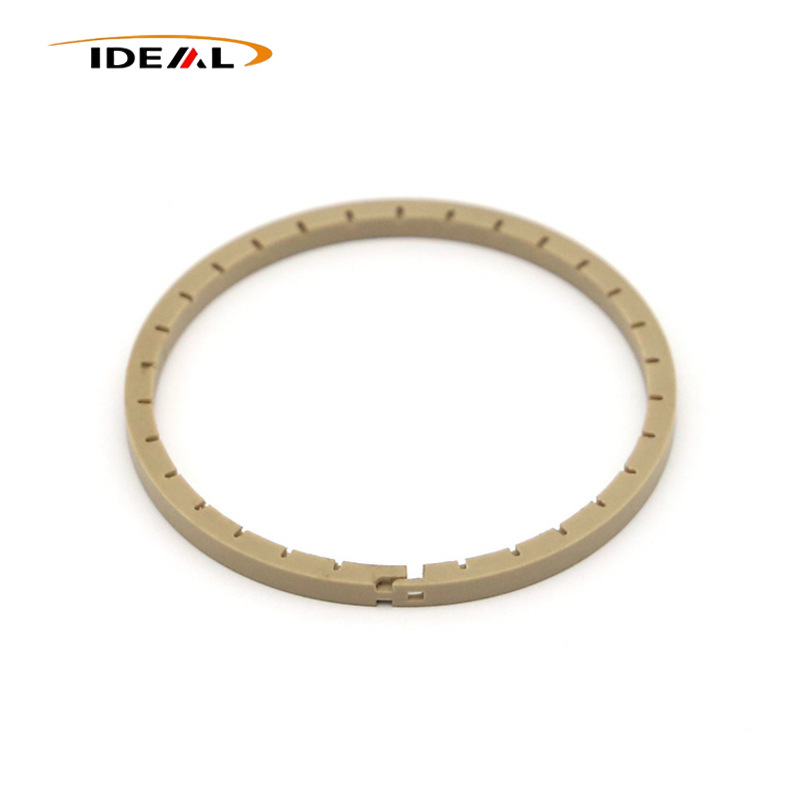

4. Mekanisme Cincin Pengedap Takuk Split PEEK

Potongan berpecah direka bentuk secara eksklusif untuk memudahkan pemasangan ke dalam alur pengedap.

Takik lingkaran:Selepas pemasangan dan pemampatan, dua sisi potongan lingkaran beralih antara satu sama lain dan ditutup sepenuhnya. Laluan kebocoran sebahagian besarnya dihapuskan, menjadikan reka bentuk ini sesuai untuk senario tekanan tinggi yang memerlukan kebocoran bendalir hampir sifar.

Potongan lurus & potongan bersudut mudah:Jurang kebocoran minit kekal pada kedudukan takuk selepas pemasangan. Gaya ini tidak boleh digunakan untuk pengedap dinamik tekanan tinggi yang menuntut jumlah kebocoran sifar.

Atas sebab ini, cincin pemisah lingkaran atau cincin tanpa celah padat kekal sebagai pilihan utama untuk aplikasi pengedap dinamik tekanan tinggi.

Senario Aplikasi

Terima kasih kepada kekuatan gabungan rintangan rayapan, kestabilan terma, lengai kimia dan rintangan lelasan, cincin pengedap Polyetherketone digunakan secara meluas untuk jentera industri premium yang beroperasi di bawah haba yang tinggi, tekanan sengit, persekitaran yang menghakis dan persekitaran kerja ultra-bersih.

Peralatan Bendalir Hidraulik

Digunakan dalam alur pengedap silinder hidraulik tekanan tinggi, injap servo dan manifold injap sebagai gelang sokongan atau gelang sandaran. Ia berkesan menyekat penyemperitan yang disebabkan oleh tekanan bendalir tinggi dan memanjangkan kitaran servis komponen pengedap yang sepadan. Untuk keadaan tekanan dua arah, gelang ini boleh dipasang pada kedua-dua belah pemasangan pengedap.

Perkakasan Minyak & Gas Lubang Lubang

Biasa dipasang pada alatan lubang bawah dan pemasangan pengedap kepala telaga. Berdepan dengan haba melampau, tekanan tinggi dan lubang bawah media gas minyak yang menghakis, keupayaan anti rayapan yang kuat menjamin operasi jangka panjang yang stabil. Cincin bersepadu pepejal tidak terbelah amat disyorkan untuk keadaan perkhidmatan tekanan ultra tinggi.

Peralatan Pemprosesan Semikonduktor

Digunakan pada ruang vakum dan injap saluran paip gas proses. Gred PEEK dara yang tidak diisi adalah wajib di sini untuk gas keluar ultra-rendah, yang melindungi pengedap cincin FFKM/O. Varian PEEK yang dipenuhi karbon adalah dilarang untuk aplikasi sedemikian sepenuhnya.

Peralatan Pemprosesan Bendalir Kimia

Dipasang pada penyambung reaktor dan saluran paip penapis tekanan tinggi. Cincin ini mengekalkan prestasi yang stabil apabila terdedah kepada asid, alkali dan pelbagai pelarut organik.

Sektor Tenaga Baharu

Sesuai untuk pengedap cecair tekanan tinggi pada injap tenaga hidrogen dan peralatan ujian penyimpanan tenaga.

Aeroangkasa & Alat Perubatan Ketepatan

Sesuai untuk pemasangan injap bendalir yang terdedah kepada julat suhu yang luas dan kitaran pensterilan berulang yang menuntut standard kebersihan yang ketat.

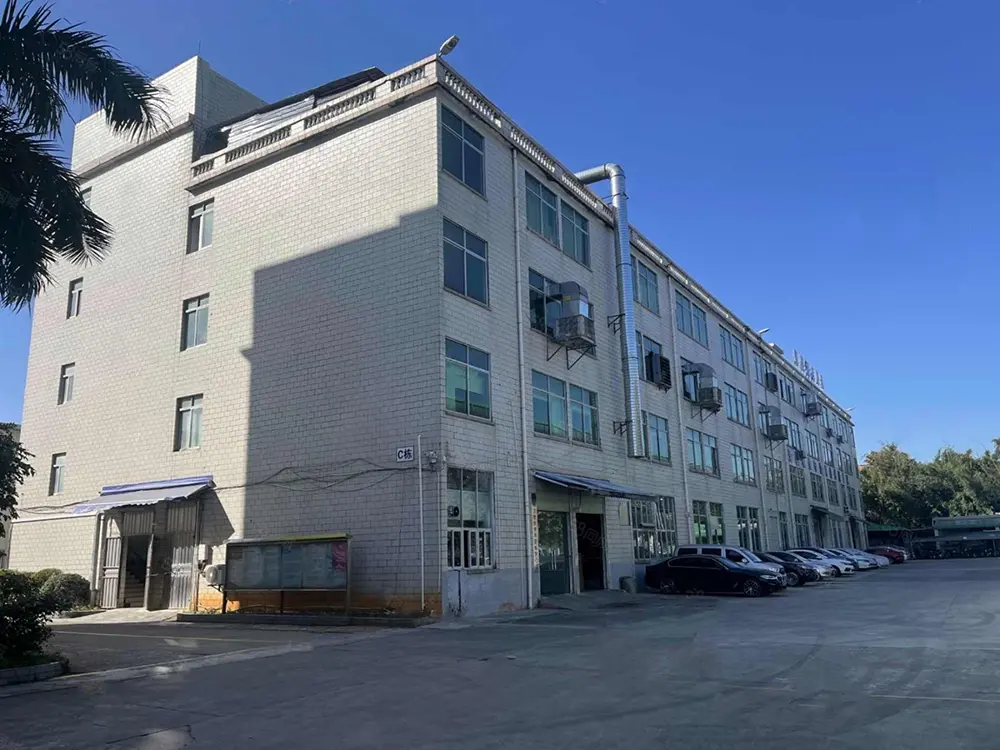

Pengenalan Kilang

1. Kedudukan Teras Kami

- Fokus pada cincin pengedap PEEK berprestasi tinggi untuk peralatan industri kritikal

- Khusus dalam reka bentuk tersuai dan pengeluaran besar-besaran yang stabil

- Sasaran: menyelesaikan kegagalan pengedap yang tidak dapat diselesaikan oleh produk standard

2. Masalah Kami Selesaikan untuk Pelanggan

- Pengedap tersemperit atau pecah di bawah tekanan tinggi

- Ubah bentuk, meledingkan atau bocor pada suhu tinggi

- Menghakis atau membengkak dalam cecair kimia

- Cepat haus dalam gerakan salingan / berputar

- Dimensi tidak konsisten menyebabkan kegagalan pemasangan

- Masa henti yang tidak dirancang dan kos penyelenggaraan yang tinggi

3. Mengapa Seal PEEK Kami Berprestasi Lebih Baik

- Kami mengawal tekanan sisa, kerataan dan pengecutan penghabluran — faktor utama diabaikan oleh kebanyakan pembekal

- Pengedap kami kekal stabil di bawah suhu tinggi dan tekanan tinggi

- Tiada ubah bentuk pantas, tiada kebocoran, tiada calar pada permukaan mengawan

- Hayat perkhidmatan yang lebih lama dan lebih sedikit gangguan penyelenggaraan

4. Pengeluaran & Kawalan Kualiti

- Dua proses yang boleh dipercayai: pemesinan CNC ketepatan dan pengacuan suntikan ketepatan

- Penyepuhlindapan mandatori untuk semua pengedap PEEK untuk menstabilkan dimensi

- Kawalan kualiti proses penuh daripada bahan kepada produk siap

- 100% pemeriksaan visual dan dimensi sebelum penghantaran

5. Kelebihan Bahan & Prestasi

- Formulasi bahan yang boleh disesuaikan untuk:

 - rintangan haus

 - rintangan kakisan

 - prestasi penebat

- Stabil dalam keadaan kerja dinamik (berputar / salingan)

- Keserasian kimia yang sangat baik dan kestabilan struktur

6. Aplikasi Utama

- Sistem hidraulik

- Peralatan pengeluaran automatik

- Jentera kawalan cecair perubatan

- Instrumen ketepatan dan automasi industri di seluruh dunia

7. Kekuatan Kita

- Pengeluar komponen pengedap plastik kejuruteraan profesional

- Pengalaman pemprosesan PEEK yang matang

- Kualiti yang stabil, penghantaran yang boleh dipercayai, perkhidmatan global

- Rakan kongsi jangka panjang untuk pelanggan industri yang memerlukan pengedap berprestasi tinggi

Soalan Lazim

S1: Adakah prestasi pengedap cincin pengedap PEEK (Polyether Ether Ketone) bergantung pada keanjalan semula jadi bahan PEEK itu sendiri?

J1: Tidak. PEEK mempunyai ketegaran yang tinggi dengan hampir tidak ada keanjalan. Semua pramuat mampatan yang diperlukan untuk pengedap ketat dihantar oleh gelang-O atau mata air bertenaga logam. PEEK semata-mata berfungsi sebagai permukaan gelongsor tahan lama yang menahan haus dan hakisan kimia.

S2: Adakah prestasi pengedap cincin pengedap plastik PEEK akan terus bertambah baik apabila tekanan kerja meningkat?

A2: Dalam julat tekanan yang munasabah, mekanisme mengetatkan diri meningkatkan tekanan sentuhan dan meningkatkan kesan pengedap. Sebaik sahaja tekanan melebihi ambang nilai, pengedap akan tersemperit dan rosak tanpa gelang sandaran dipasang dengan betul, yang membawa kepada kegagalan pengedap menyeluruh serta-merta.

S3: Bolehkah produk berfungsi secara bebas untuk mencapai pengedap yang berkesan?

A3: Dalam kebanyakan keadaan operasi, ia berfungsi sebagai komponen sokongan dan pelindung tegar. Tidak mempunyai keanjalan intrinsik, ia perlu dipasang bersama pengedap elastik seperti cincin-O untuk membentuk sistem pengedap yang lengkap.

S4: Adakah gelang pengedap PEEK yang diisi gentian karbon boleh diterima untuk peralatan semikonduktor?

J4: Tidak dinasihatkan sama sekali. Pengisi karbon membawa risiko keluar gas dan pencemaran zarah. Hanya bahan PEEK yang tidak diisi tulen dibenarkan untuk persekitaran pengeluaran semikonduktor.
