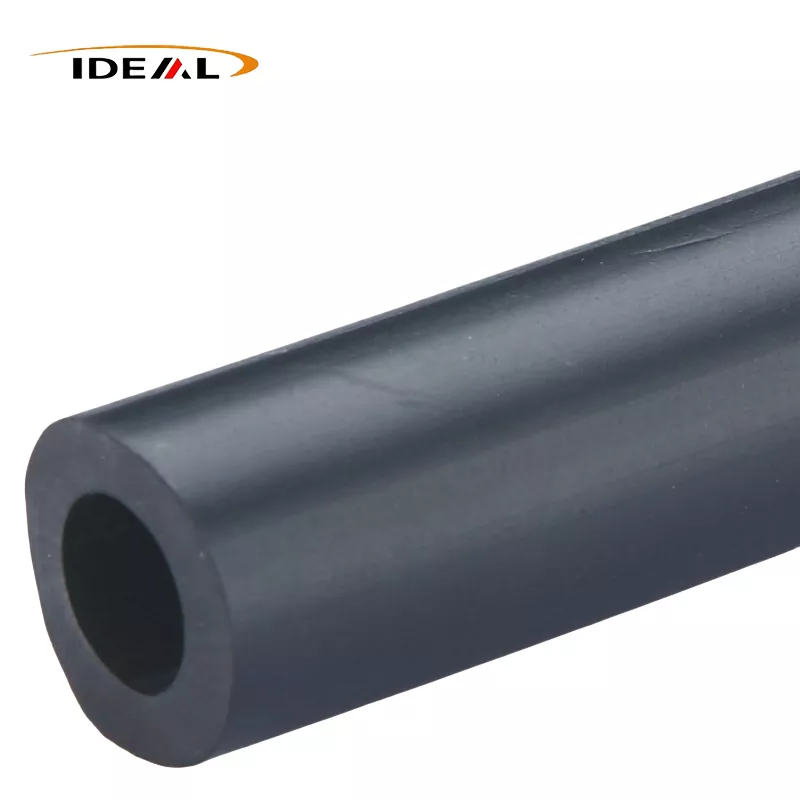

Paip PEEK Bertetulang Gentian Karbonadalah pilihan praktikal apabila tiub PEEK standard memerlukan lebih kekukuhan, kestabilan dimensi, kapasiti beban atau kawalan statik. Ideal Plastic menghasilkan tiub PEEK yang dipenuhi gentian karbon hitam dengan kandungan gentian karbon daripada 10% hingga 40%, pilihan LCF dan SCF, yang dinyatakan dalam julat diameter dalam dan luar, panjang 1,000 mm atau 3,000 mm, dan toleransi sehingga ±0.02 mm.
Gred yang betul tidak dipilih dengan peratusan karbon sahaja. Panjang gentian, geometri dinding, suhu operasi, keadaan haus, keperluan elektrik, dan dimensi siap semuanya mempengaruhi spesifikasi. Mulakan dengan sarung beban dan lukisan, kemudian minta sebut harga terhadap bahan yang ditetapkan dan keperluan pemeriksaan.
Apabila Tiub PEEK yang Diisi Gentian Karbon Adalah Pilihan yang Tepat
PEEK tulen sudah menyediakan gabungan keupayaan suhu, rintangan kimia, tingkah laku haus dan kestabilan dimensi yang berguna. Menambah gentian karbon mengubah keseimbangan ke arah kekakuan dan sokongan beban. Itu penting dalam tiub yang digunakan sebagai lengan galas, komponen penebat atau pemandu, laluan struktur, bahagian penggelek atau penghantaran, atau profil separuh siap lain yang mesti mengekalkan bentuknya di bawah tekanan.
Gentian karbon biasanya patut dipertimbangkan apabila tiub PEEK tulen membelok terlalu banyak, mengembang melebihi tetingkap muat atau haus lebih cepat daripada yang dibenarkan oleh aplikasi. Ia juga boleh membantu dalam sistem sensitif statik. Plastik Ideal menyatakan kerintangan isipadu serendah1 × 10³ Ω·cmuntuk julat bahan PEEK yang dipenuhi gentian karbonnya, tetapi prestasi elektrik yang diperlukan harus disahkan untuk gred yang tepat, kandungan gentian, geometri dan kaedah ujian.
Jangan anggap tiub berisi karbon sebagai pengganti automatik untuk setiap bahagian PEEK. Gentian karbon boleh menjejaskan kebolehmesinan, penampilan permukaan, anisotropi, dan tingkah laku elektrik. Jika tiub mesti kekal sangat penebat, jika permukaan sentuhan yang sangat licin adalah kritikal, atau jika bahagian itu terdedah kepada campuran kimia yang tidak dilindungi oleh data sedia ada, minta semakan khusus gred sebelum membuat pesanan.
Pilih Kandungan Serat Karbon dan Gred Serat untuk Sarung Muatan
Apakah 10% hingga 40% Perubahan Gentian Karbon dalam PEEK
Ideal Plastic menawarkan kandungan serat karbon boleh laras daripada 10% hingga 40%. Secara umum, meningkatkan tahap pengisi mengalihkan komposit ke arah ketegaran yang lebih besar dan sokongan beban, sambil juga menjadikan pilihan bahan lebih sensitif kepada arah pemprosesan dan reka bentuk sekeliling. Peratusan tertinggi bukanlah nilai terbaik secara automatik: ia mungkin tidak diperlukan untuk tiub yang dimuatkan dengan ringan dan boleh menyukarkan keperluan pemesinan atau permukaan.
Nyatakan hasil yang anda perlukan dan bukannya hanya meminta "PEEK yang dipenuhi karbon". Input berguna termasuk beban jejarian, beban paksi, rentang tidak disokong, julat suhu, kelajuan gelongsor, bahan mengawan, kitaran tugas, media kimia dan sama ada tiub mesti menghilangkan cas statik. Ideal Plastic menyatakan nilai kekukuhan dalam julat 8 hingga 12 GPa untuk tawaran PEEK yang diperkukuh gentian karbonnya. Anggap julat itu sebagai panduan peringkat produk, bukan pengganti untuk lembaran data khusus gred atau pengesahan reka bentuk.
Pilihan Tiub LCF, SCF dan CF30 PEEK
Gred gentian memberi kesan lebih daripada label. LCF bermaksud gentian karbon panjang; SCF bermaksud gentian karbon pendek. Gentian yang lebih panjang mungkin berguna di mana kecekapan tetulang dan kekakuan adalah keutamaan, manakala sebatian gentian pendek boleh lebih sesuai untuk pemprosesan konvensional dan profil mesin terperinci. Hasil sebenar bergantung pada orientasi gentian, keadaan pengacuan atau penyemperitan, ketebalan dinding dan pemesinan.
“CF30” biasanya mengenal pasti sebatian PEEK dengan kira-kira 30% gentian karbon, tetapi penetapan itu harus disahkan dengan pembekal. Tanya sama ada tiub CF30 PEEK yang dipetik ialah LCF atau SCF, apakah toleransi yang digunakan selepas pemesinan, dan data sifat manakah yang tergolong dalam kompaun tepat itu. Ini menghalang kesilapan pembelian biasa: membandingkan dua bahan mengikut peratusan karbon sambil melihat bentuk gentian dan laluan pembuatan yang berbeza.
Sahkan Dimensi Paip, Tiub, Profil dan Mesin Sebelum Memesan
Tentukan OD, ID, Ketebalan Dinding, Panjang, Toleransi dan Kemasan Permukaan
"Paip PEEK" dan "tiub PEEK" sering digunakan secara bergantian dalam carian pembekal, tetapi sebut harga masih memerlukan definisi dimensi yang tepat. Sediakan diameter luar (OD), diameter dalam (ID), ketebalan dinding atau pengiraannya, panjang potong, kuantiti, toleransi, keadaan akhir dan keperluan kemasan permukaan. Nyatakan sama ada dimensi dibekalkan sebagai tersemperit, dipotong atau dimesin.
Ideal Plastic menyenaraikan 1,000 mm dan 3,000 mm panjang standard dan toleransi yang dinyatakan ±0.02 mm untuk paip PEEK yang diperkukuh gentian karbonnya. Sahkan dimensi mana yang meliputi toleransi. Toleransi OD yang ketat tidak secara automatik bermakna ID, konsentrik, kelurusan atau kepersegian akhir mempunyai toleransi yang sama.
Gunakan Kajian Dimensi Berasaskan Lukisan untuk Mencegah Ralat Fit
Hantar lukisan apabila tiub muat di atas aci, ke dalam perumah, atau ke dalam pemasangan pengedap atau galas. Tandai ciri kritikal dan bukannya bergantung pada perihalan katalog. Semakan hendaklah meliputi:
- Had OD dan ID, termasuk ketebalan dinding yang diperlukan;
- kepekatan, kelurusan, dan bujur yang dibenarkan di mana perhimpunan bergantung kepada mereka;
- panjang potong, segi empat sama hujung, chamfers, alur, lubang atau butiran mesin lain;
- gred bahan, pembinaan LCF atau SCF, dan peratusan gentian karbon;
- kaedah pemeriksaan, pelan persampelan, pembungkusan, dan dokumentasi.
Untuk dimensi tiub PEEK gentian karbon tersuai, semakan lukisan biasanya lebih berguna daripada hanya meminta saiz nominal terdekat. Ia mendedahkan risiko kesesuaian sebelum pengeluaran dan memberikan pembekal asas yang jelas untuk perkakas, pemesinan dan pemeriksaan.
Data Prestasi Diterbitkan dan Had Perbandingan
Ideal Plastic menyatakan suhu pesongan haba melebihi 315°C dan suhu penggunaan berterusan sehingga 260°C untuk maklumat produk PEEK yang diperkukuh gentian karbonnya. Angka tersebut menunjukkan keupayaan suhu tinggi, tetapi ia tidak bermakna tiub boleh membawa beban mekanikal maksimumnya secara berterusan pada 260°C. Beban, ketebalan dinding, masa pendedahan, kepekatan tegasan, dan pemasangan semuanya menjejaskan suhu reka bentuk yang boleh digunakan.
Perhatian yang sama berlaku untuk haus dan rintangan kimia. PEEK yang dipenuhi karbon bertujuan untuk menuntut keadaan geseran, haus, beban dan pendedahan kimia, namun prestasi bergantung pada permukaan mengawan, tekanan, halaju, pelinciran, suhu dan kepekatan kimia sebenar. Kenyataan keserasian kimia untuk PEEK tidak boleh dianggap sebagai kelulusan untuk setiap adunan pelarut, cecair proses atau kitaran suhu.
Gunakan nilai yang diterbitkan untuk mengecilkan pilihan bahan, kemudian sahkan gred yang tepat. Minta lembaran data, sampel atau semakan aplikasi apabila akibat kegagalan adalah tinggi. Ideal Plastic menyatakan bahawa sampel percuma tersedia, yang boleh menyokong pemeriksaan kesesuaian atau ujian prototaip terkawal sebelum pesanan yang lebih besar.
Aplikasi untuk Sistem Suhu Tinggi, Haus, Kimia dan Kawalan Statik
Tiub PEEK gentian karbon adalah calon yang kuat untuk sistem perindustrian yang menggabungkan haba dengan permintaan mekanikal. Bidang penilaian biasa termasuk:
- Bahagian galas atau penghantaran:gentian karbon boleh meningkatkan kekakuan dan mengurangkan pesongan berbanding dengan PEEK tulen biasa.
- Perhimpunan tertumpu pada pakaian:komposit sesuai untuk aplikasi yang melibatkan geseran dan haus, tetapi bahan mengawan dan tugas halaju tekanan masih memerlukan semakan.
- Tiub suhu tinggi:angka penggunaan berterusan 260°C yang dinyatakan dan HDT melebihi 315°C memberikan titik permulaan untuk saringan haba, bukan had reka bentuk yang lengkap.
- Komponen proses kimia:menilai medium tertentu, kepekatan, suhu dan tempoh pendedahan dan bukannya bergantung pada perkataan "tahan kimia."
- Peralatan sensitif statik:kerintangan isipadu rendah yang dinyatakan boleh menjadi relevan di mana pelesapan cas penting; mengesahkan keperluan ujian pembumian dan elektrik untuk bahagian siap.
Gentian karbon juga kerap dibandingkan dengan gentian kaca. Pilihan yang lebih baik bergantung pada sifat sasaran: PEEK berisi karbon biasanya dipilih apabila kekakuan, berat, tingkah laku haus atau pelesapan elektrik adalah lebih penting, manakala keputusan muktamad memerlukan data gred yang setanding dan bukannya nama pengisi sahaja.
Minta Sebut Harga Tiub PEEK Fiber Karbon Disahkan daripada Ideal Plastic
Hantar Lukisan Ideal Plastik atau spesifikasi yang jelas untuk andapaip PEEK bertetulang gentian karbon. Sertakan suhu aplikasi, beban, keadaan geseran atau haus, media kimia, keperluan kawalan statik, OD, ID, panjang, toleransi, kuantiti dan sasaran penghantaran.
Minta petikan untuk mengenal pasti peratusan gentian karbon, pembinaan LCF atau SCF, toleransi dimensi yang berkenaan, dokumen pemeriksaan, ketersediaan sampel dan sama ada bahagian itu dibekalkan sebagai tiub atau siap dengan pemesinan. Ideal Plastic membekalkan profil PEEK separuh siap dan dimesin dari Guangzhou, China, termasuk tiub dan komponen tersuai, dengan masa petunjuk standard atau tersuai untuk pelanggan antarabangsa.
Untuk ulasan pertama, gunakanhalaman petikan tiub PEEK gentian karbon tersuaidan lampirkan lukisan itu. Semakan gred dan dimensi yang disahkan biasanya akan menjimatkan lebih banyak masa daripada memilih tiub CF30 nominal dan membetulkan kesesuaian selepas pengeluaran.
