Jawapan ringkas: pilih tiub PEEK yang dipenuhi gentian karbon apabila ditambah kekakuan dan kestabilan dimensi membenarkan pertukarannya

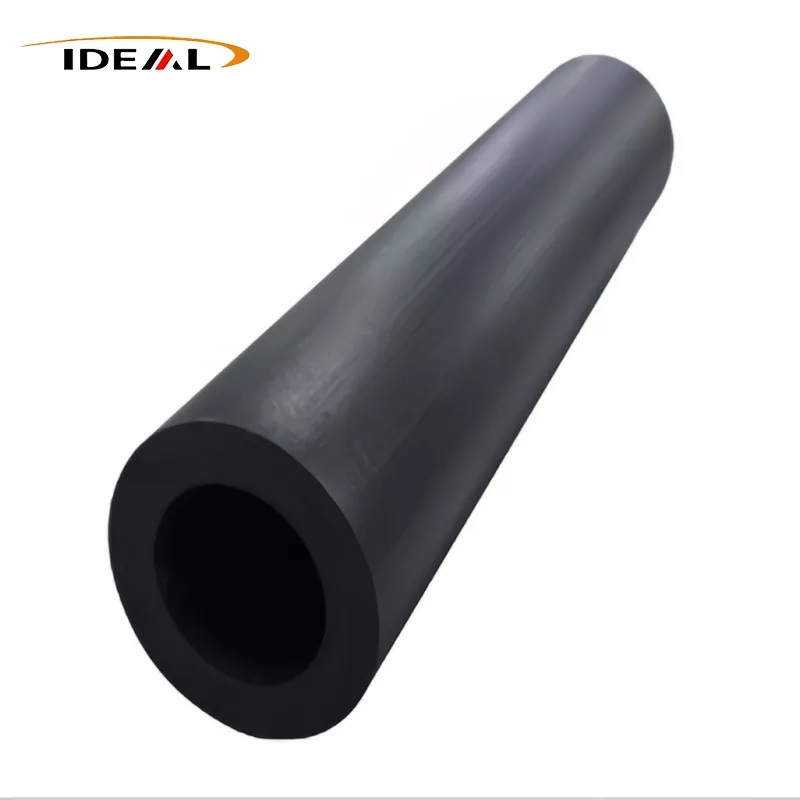

Paip PEEK ialah bentuk separa siap berongga yang digunakan sebagai dibekalkan atau dimesin ke bahagian seperti sesendal, lengan, pengedap, komponen injap dan badan penebat. Gentian karbon ditambah apabila PEEK yang tidak diisi tidak memberikan kekakuan yang mencukupi, kawalan dimensi atau rintangan kepada ubah bentuk di bawah beban mekanikal dan haba.
Itu tidak menjadikan bahan berkarbon sebagai pilihan premium automatik. Ia boleh menjadi kurang memaafkan daripada PEEK dara, lebih sukar pada alat pemotong dan berbeza secara elektrik. Keputusan yang tepat bergantung pada arah beban, suhu, pendedahan kimia, permukaan mengawan, keperluan elektrik dan jumlah stok yang anda jangkakan untuk dialih keluar. Tawaran GuangZhou IdealPaip PEEK yang Diisi Gentian Karbondengan kandungan serat karbon boleh laras daripada 10% hingga 40%; syarikat mengenal pasti 30% sebagai nisbah yang biasa digunakan.
Paip, tiub dan tiub mungkin menggambarkan stok separuh siap yang sama—tetapi dimensi mesti dinyatakan dengan jelas
Dalam katalog stok polimer, "paip PEEK," "tiub PEEK" dan "tiub PEEK" sering digunakan secara bergantian. Pembeli tidak seharusnya menganggap bahawa syarat ini mengikut konvensyen paip logam. Pembekal mungkin menggambarkan kosong pemesinan dinding tebal dan bukannya garisan berkadar tekanan yang bertujuan untuk membawa bendalir seperti yang dipasang.
Lukisan pembelian, bukan kata nama, harus mengawal pesanan. Jika perkhidmatan tekanan terlibat, dimensi stok separuh siap sahaja tidak mewujudkan keupayaan tekanan. Geometri siap, sambungan, suhu, media, sejarah beban dan piawaian reka bentuk yang berkenaan semuanya memerlukan semakan kejuruteraan yang berasingan.
Tentukan OD, ID, ketebalan dinding, panjang dan elaun pemesinan pada lukisan berdimensi
Nyatakan diameter luar, diameter dalam dan panjang, kemudian kenal pasti sama ada setiap nilai adalah nominal, seperti yang dihasilkan atau diperlukan selepas pemesinan. Sertakan kepekatan, kelurusan, kebulatan, kemasan permukaan dan keadaan akhir di mana ia menjejaskan bahagian siap. Toleransi diameter tambah-atau-tolak am tidak mengawal kepekatan bore-to-OD.
Biarkan elaun pemesinan yang mencukupi untuk membersihkan kulit dan membetulkan herotan yang dijangkakan, tetapi tidak terlalu banyak sehingga kos bahan dan masa pemesinan meningkat tanpa perlu. Dinding siap nipis memerlukan perhatian khusus: tekanan chuck, haba pemotongan dan tekanan sisa boleh menggerakkan lubang selepas ia meninggalkan mesin.
Anggap julat saiz yang diterbitkan dan toleransi ±0.02 mm sebagai tuntutan untuk menjelaskan, bukan jaminan untuk setiap gabungan ID/OD
Halaman produk GuangZhou Ideal menyenaraikan bahan hitam, ID nominal Φ20–458 mm, OD Φ15–404 mm, panjang 1,000 mm dan 3,000 mm, dan toleransi yang dinyatakan ±0.02 mm. Julat tersebut tidak boleh dibaca sebagai matriks dimensi yang boleh ditukar ganti secara bebas; tiub yang sah mesti mempunyai OD yang lebih besar daripada IDnya.
Sebelum membuat pesanan, tanyakan gabungan ID/OD yang tersedia dan ciri apa yang dilindungi oleh toleransi. Juga sahkan suhu pengukuran, kaedah pemeriksaan, pelan pensampelan, kriteria kelurusan dan sama ada toleransi terpakai pada stok atau permukaan mesin. Thesaiz tiub PEEK yang diterbitkan dan maklumat toleransiadalah titik permulaan RFQ yang berguna, bukan pengganti untuk lukisan yang diterima.
Perubahan gentian karbon dalam PEEK—dan perkara yang tidak bertambah baik secara automatik
Gentian karbon menyekat pergerakan dalam matriks PEEK. Dalam gred dan orientasi yang sesuai, yang secara amnya menimbulkan kekakuan, mengurangkan perubahan dimensi di bawah beban dan meningkatkan kestabilan apabila suhu berubah. Kesan ini boleh membantu lengan yang dimesin menahan geometri atau mengurangkan rayapan di mana PEEK dara akan bergerak terlalu banyak.
Pengukuhan juga memperkenalkan arah. Laluan pembuatan dan aliran bahan boleh menjajarkan gentian, jadi sifat paksi dan melalui dinding mungkin berbeza. Gentian karbon tidak secara automatik menambah baik setiap antara muka haus, memelihara penebat elektrik atau meningkatkan rintangan kepada setiap bahan kimia. Ia juga boleh mengurangkan kemuluran dan membuat tepi lebih terdedah kepada kerepek semasa pemesinan atau pemasangan yang agresif.
Bandingkan gred PEEK dara, penuh gentian karbon dan lain-lain yang diubah suai tentang kekakuan, haus, tingkah laku elektrik, pendedahan kimia dan kebolehmesinan
| Faktor keputusan | INTIK Dara | PEEK yang dipenuhi gentian karbon | Gred PEEK lain yang diubah suai |
|---|---|---|---|
| Kekakuan dan kestabilan dimensi | Berguna di mana kekerasan dan tingkah laku material yang tidak diisi adalah keutamaan | Biasanya digemari apabila pesongan, rayapan atau pergerakan haba mengawal reka bentuk | Gred berisi kaca atau gred bertetulang lain mungkin menawarkan keseimbangan kekakuan dan tingkah laku elektrik yang berbeza |
| pakai | Prestasi sangat bergantung pada beban, kelajuan, suhu dan muka | Boleh memperbaiki beberapa keadaan haus, tetapi gentian terdedah boleh menjejaskan permukaan mengawan | Gred galas mungkin lebih disukai di mana geseran dan haus adalah keperluan utama |
| Tingkah laku elektrik | Biasanya dipilih di mana penebat diperlukan | Mungkin mempunyai kerintangan yang lebih rendah, tetapi peratusan karbon sahaja tidak menentukan kelas elektrik | Formulasi boleh disesuaikan untuk penebat, kawalan statik atau kekonduksian; mengesahkan data sebenar |
| Pemesinan | Secara amnya kurang melelas pada alatan | Gentian karbon meningkatkan kehausan alat dan boleh menyumbang kepada pelarian tepi | Tindak balas alat bergantung pada pakej pengisi |
Untuk pemesinan tiub PEEK yang diisi gentian karbon, gunakan perkakas yang tajam, sesuai dan pegangan kerja terkawal. Kemasan gerek tonton, penjanaan haba dan pemecahan gentian daripada hanya bergantung pada bacaan diameter luar. Jika pendedahan kimia adalah kritikal, nilai gred lengkap terhadap cecair, kepekatan, suhu, tekanan dan masa pendedahan sebenar.
Label "tiub PEEK gentian karbon 30%" bukanlah spesifikasi bahan yang lengkap
Peratusan memberitahu anda pemuatan pengisi, tetapi tidak mencukupi untuk meluluskan bahan. Anda masih memerlukan resin dan gred kompaun, laluan pembuatan, bentuk gentian, kawalan kualiti dan data harta untuk stok yang dibekalkan. Jelaskan sama ada peratusan yang dinyatakan ditakrifkan mengikut berat atau asas lain.
Juga tanya sama ada tiub akan datang dari satu lot pengeluaran dan sama ada pembekal boleh menyediakan rekod pemeriksaan berkaitan lot. Prototaip yang mesinnya bersih tidak membuktikan bahawa stok kemudiannya akan berkelakuan sama jika kompaun, proses atau orientasi gentian berubah. Luluskan gred dan borang stok yang tepat, bukan perihalan "30% CF PEEK" generik.
Data pembekal mesti dipadankan dengan gred sebenar, kaedah ujian, orientasi gentian dan keadaan perkhidmatan
Nilai helaian data berguna hanya apabila ia mewakili bahan yang akan anda terima. Semak orientasi spesimen, penyaman udara, suhu ujian dan kaedah ujian. Data kupon acuan suntikan mungkin tidak meramalkan kelakuan tiub dinding tebal yang dimesin merentas arah gentian yang berbeza.
Untuk aplikasi suhu tinggi, bandingkan sifat pada suhu perkhidmatan dan bukannya menggunakan nilai suhu bilik. Untuk perkhidmatan kimia, kira tekanan dan haba serentak. Jika dimensi yang ketat penting, minta ukuran pada geometri yang dibekalkan dan bersetuju tentang cara bahagian akan dikondisikan sebelum pemeriksaan.
Sahkan isipadu dan kerintangan permukaan sebelum menganggap PEEK yang dipenuhi gentian karbon sebagai konduktif atau pelesapan statik
Gentian karbon boleh merendahkan kerintangan elektrik PEEK, tetapi kekonduksian tidak mengikut terus daripada peratusan pengisi. Pengagihan gentian, sentuhan antara gentian, orientasi, ketebalan dinding dan pemprosesan semuanya mempengaruhi hasilnya. Bahan yang diterangkan sebagai bertetulang karbon mungkin masih terlepas julat rintangan yang anda perlukan.
Letakkan kerintangan volum yang diperlukan atau julat kerintangan permukaan pada lukisan atau spesifikasi bahan, bersama-sama dengan kaedah ujian dan keperluan penyaman udara. Jika pelesapan cas adalah kritikal keselamatan, stok tiub wakil ujian atau komponen siap. Jangan gantikan sijil kandungan karbon untuk pengukuran elektrik.
Senarai semak RFQ: mengesahkan kandungan serat karbon, geometri, toleransi, kemasan permukaan, rekod pemeriksaan, dokumen pematuhan, kuantiti, masa utama dan penghantaran mendarat
- Bahan:gred PEEK tepat, peratusan gentian karbon dan cara peratusan itu ditakrifkan.
- Geometri:OD, ID, keadaan dinding, panjang, keadaan akhir dan elaun pemesinan.
- Kawalan:toleransi dimensi, kepekatan, kelurusan, kebulatan dan keperluan kemasan permukaan.
- Prestasi:suhu perkhidmatan, beban, bahan kimia, antara muka haus dan tingkah laku elektrik yang diperlukan.
- bukti:data ujian yang berkenaan, kebolehkesanan lot, laporan pemeriksaan dan dokumen pematuhan yang diperlukan.
- Terma komersial:prototaip dan kuantiti pengeluaran, masa utama, pembungkusan, Incoterms dan penghantaran mendarat ke destinasi A.S..
- Penerimaan:semakan lukisan yang diluluskan, kaedah pemeriksaan dan prosedur untuk mengendalikan stok tidak menepati.
